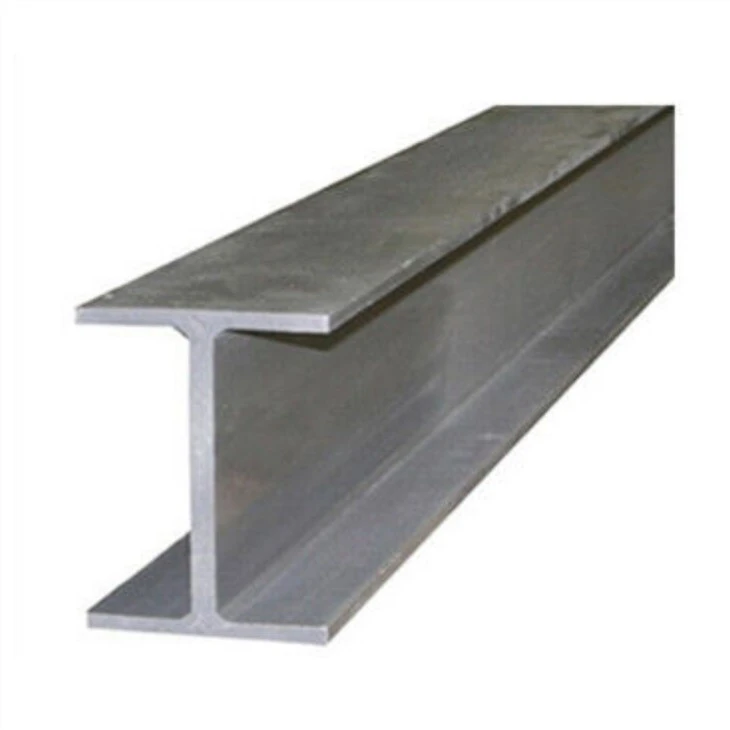

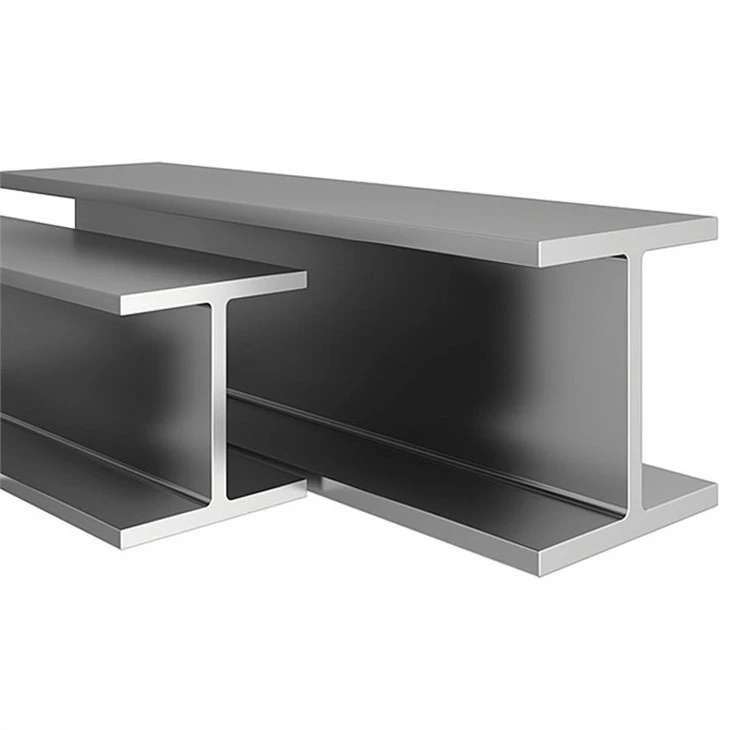

H-geisli Stálbygging

H Stálbitar HEA/HEB eru mjög algeng tegund af stálbyggingu. Geislar, annars kallaðir "H" hlutar, meginlandsgeislar eða HEA/HEB, eru fáanlegir í mörgum efnisflokkum, algengustu eru EN 10025 S275 og S355. H hlutar líta svipað út og I hlutar, en flansinn er breiðari.

Hringdu í okkur

Vörukynning

Nafn: H-geisli
Staðall: JIS G 3192-2006
Einkunn: JIS G3101 SS400

HEA&HEB geislar Dæmi um stærð

HEA bitastærðir og vélrænir eiginleikar

HEA Bjálkar Stærðir					Þyngd (kg/m)	Snitflatarmál (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB bitastærðir og vélrænir eiginleikar

HEB geislastærðir					Þyngd (kg/m)	Snitflatarmál (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Vörulýsing

Þversniðsformið er svipað og hagkvæmt þversniðssnið af latneska stafnum H, einnig þekktur sem alhliða stálbjálki. Þversnið H-laga stáls inniheldur venjulega tvo hluta, vefinn og flansinn, einnig þekktur sem mitti og brún.

H geisla er mikið notaður, aðallega notaður í: ýmsum borgaralegum og iðnaðarbyggingum; ýmsar stórar iðjuver og nútíma háhýsi, sérstaklega iðjuver á svæðum þar sem tíð jarðskjálftavirkni er og vinnuskilyrði við háan hita; krefjast mikillar burðargetu og þversniðs Stórar brýr með góðum stöðugleika og stórum spani; þungur búnaður; hraðbrautir; beinagrind skipa; minn stuðningur; grunnmeðferð og stífluverkfræði; ýmsir vélaríhlutir.
