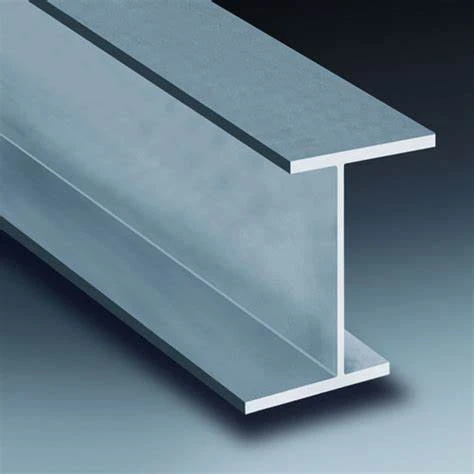

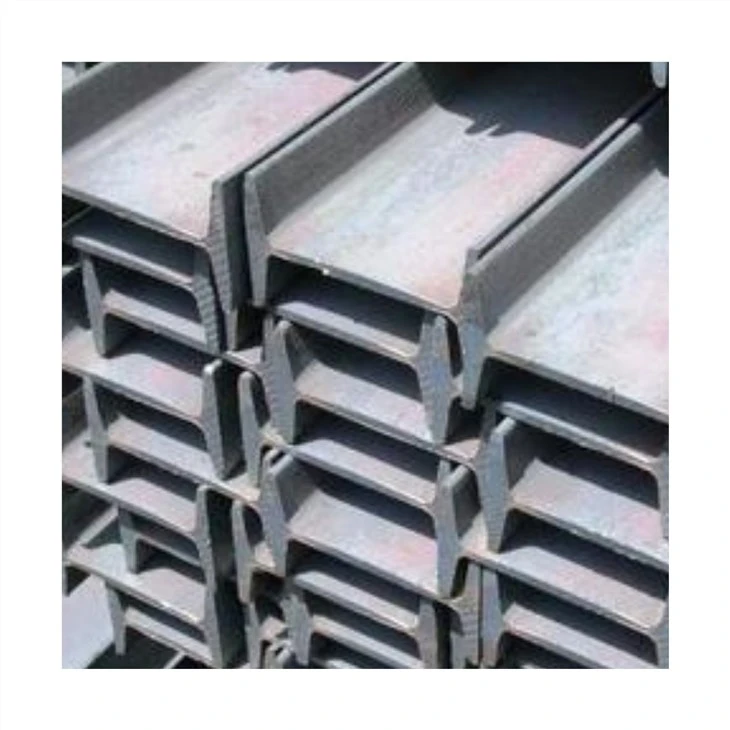

I-lagaður stál er I-laga stál, I-laga stál er einnig kallað stálbiti, sem er löng ræma úr stáli með I-laga þversnið.

Hringdu í okkur

Vörukynning

Nafn: I-beam
Staðall: IPEAA-H-BEAM, EN 10034:1993
Einkunn: S235JR/ST37-2

I-Beams Dæmi Stærð

Stærð IPE stálbita

IPE stærð (mm)					Þyngd (kg/m)	Snitflatarmál (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

INP Stálbitar Stærðir

INP stærð (mm)					Þyngd (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Vörulýsing

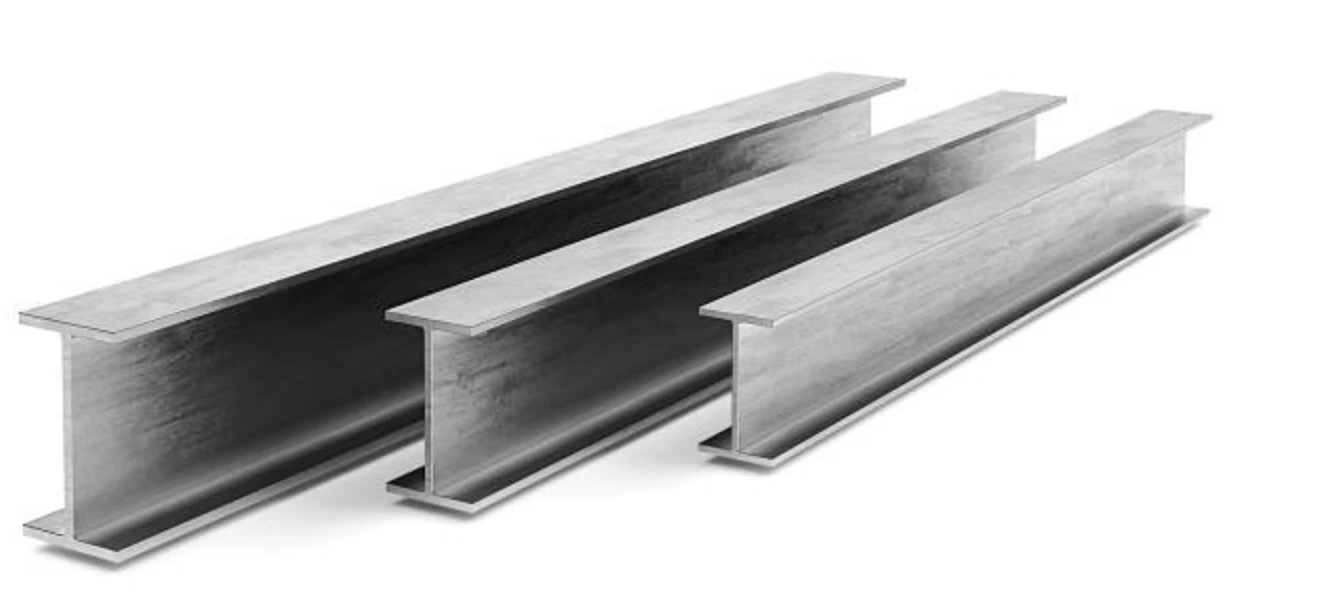

I beam 1

Stálbitar IPE/INPeru mjög algeng tegund af stálprófíl. Geislar, annars kallaðir "I" hlutar, meginlandsgeislar eða IPE/IPN, eru fáanlegir í mörgum efnisflokkum, þær algengustu eruEN 10025 S275 og S355.

I-geisli VS H-geisli

Þegar kemur að byggingu og smíði er nauðsynlegt að þekkja muninn á H-Beam vs I-Beam. Það eru margir þættir sem þarf að huga að þegar kemur að burðarbitum, en það sem skiptir mestu máli er hvort bjálkann muni bera álag eða ekki. I-Beam og H-Beam líta mjög svipað út því þeir eru oft notaðir við sömu aðstæður. Hins vegar er munur á þessu tvennu.
